螺旋管概述

時間：2015-09-16 10:07:47 作者：zhishun

螺旋管

別名：螺旋鋼管、螺旋焊管

名詞解釋：是將低碳素結構鋼或低合金結構鋼鋼帶按一定的螺旋線的角度（叫成型角）卷成管坯，然后將管縫焊接起來制成的，它可以用較窄的帶鋼生產大直徑的鋼管。

圖片展示

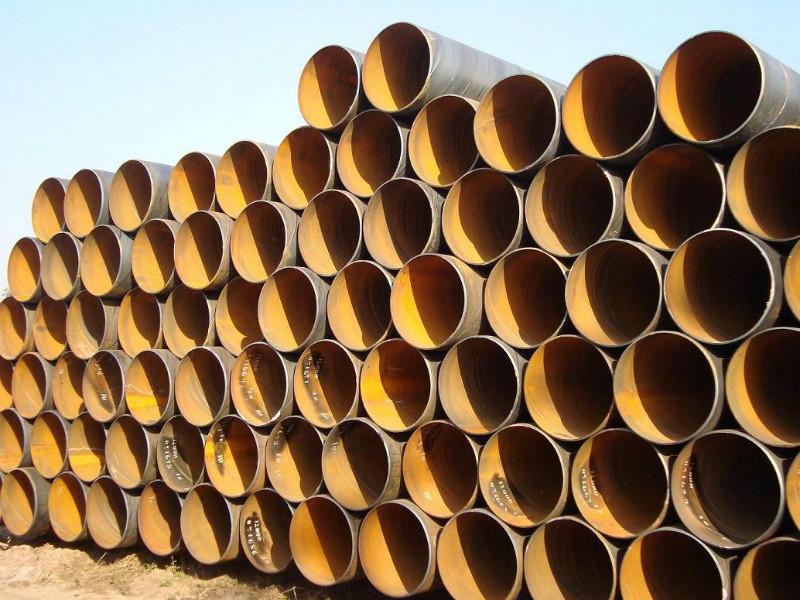

臨沂螺旋管

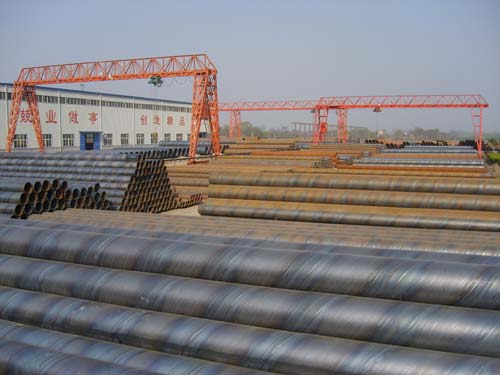

山東螺旋管廠

視頻展示

生產流程：

原材料檢查——開卷——初平——切頭對焊——精平——銑邊——遞送——成型內外焊——焊渣清除外檢——自動補焊、X射線檢查、拍片及手動超聲波復檢——管端坡口加工——靜水壓實驗——自動測長稱重——噴涂標志——終檢——入庫

標準

螺旋管的常用標準一般分為:

SY/T5037-2000（部標、也叫普通流體輸送管道用螺旋縫埋弧焊鋼管）；

GB/T9711.1-1997（國標、也叫石油天然氣工業輸送鋼管交貨技術條件第一部分：A級鋼管（要求嚴格的有GB/T9711.2 B級鋼管)）；

API-5L（美國石油協會、也叫管線鋼管；其中分為PSL1和PSL2兩個級別）；

SY/T5040-92（樁用螺旋縫埋弧焊鋼管）；

API SPEC 5L；

EN10217；

GB/T9711.1；

GB/T9711.2

分類：

承壓流體輸送用螺旋縫埋弧焊管主要用于輸送石油、天然氣的管線，鋼管承壓能力強，塑性好，便于焊接和加工成型；

一般低壓流體輸送用螺旋縫埋弧焊鋼管采用雙面自動埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。

污水處理用螺旋鋼管

水凈化用螺旋鋼管

水廠用螺旋鋼管

電廠化工企業用螺旋鋼管鋼管

核電用螺旋鋼管

輸送可燃性流體用螺旋鋼管

輸送非可燃性流體用螺旋鋼管

國標螺旋鋼管

石油部標SY/T5037螺旋鋼管

用途：

螺旋管主要應用于自來水工程、石化工業、化學工業、電力工業、農業灌溉、城市建設主要用于石油、天然氣工業中輸送可燃流體和非可燃流體及鋼結構

作液體輸送用：

給水、排水，污水處理工程，輸泥，海洋輸水。作氣體輸送用：煤氣、蒸氣、液化石油氣。

作結構用：

作打樁管、作橋梁；碼頭、道路、建筑結構用管，海洋打樁管等。

材質：

國內螺旋管材質

國內常用螺旋管材質一般有：Q235A、Q235B、Q345、L245、L290、X42、X52、X60、X70、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb。

國標螺旋管材質

國標螺旋鋼管簡稱9711.1螺旋鋼管，9711.2螺旋鋼管，

材質分類：16Mn材質螺旋鋼管，Q345B螺旋鋼管，L245螺旋鋼管，L360螺旋鋼管，X40-X80螺旋鋼管，

螺旋管米重：

螺旋焊管米重計算公式：（外徑-壁厚）*壁厚*0.0246615

公稱外徑mm	公稱壁厚
公稱外徑mm	5.0	5.5	6.0	7.0	8.0	9.0	10.0	11.0	12.0	13.0	14.0	15.0	16.0	18.0	20.0	22.0
219	26.88	29.46	32.01	37.09	42.13
273	33.54	36.78	40.01	46.42
325	39.46	43.33	47.26	54.90	62.54	70.13
377	45.88	50.39	54.89	63.87	72.80	81.67
426	51.91	57.03	62.14	72.33	82.46	92.55	102.59
457	55.73	61.24	66.73	77.69	88.58	99.43	110.23	120.98	131.60	142.34
508			74.28	86.48	98.64	110.75	122.81	134.82	146.78	158.69
529			77.38	90.11	102.78	115.41	127.99	140.51	152.99	165.42
559			81.82	95.29	108.70	122.07	135.38	148.65	161.87	175.04
610			89.37	104.09	118.76	133.39	147.96	162.48	176.96	191.39
630			92.33	107.54	122.71	137.82	152.89	167.91	182.88	197.80
660			96.77	112.72	128.63	144.48	160.29	176.05	191.76	207.42
720			105.64	123.08	140.46	157.80	175.09	192.32	209.51	226.65
820				140.34	160.19	179.99	199.75	219.45	239.10	258.71	276.26	297.77	317.23	256.01	394.58	432.96
914					178.74	200.06	222.93	244.95	266.92	288.84	310.72	332.54	354.31	397.74	440.95	483.96
920					179.92	202.19	224.41	246.58	268.70	290.77	312.79	334.76	356.68	400.40	443.91	486.13
1016					198.86	223.49	248.08	272.62	297.10	321.54	345.93	370.27	394.56	443.02	491.26	539.30
1020					199.65	224.38	249.07	273.70	298.39	322.82	347.31	371.75	396.14	44.79	493.23	541.47
1220							296.39	327.95	357.47	386.94	416.36	445.73	475.58	533.58	591.88	649.98
1420							347.71	362.21	416.66	451.06	485.41	519.71	553.96	622.36	690.52	758.49
1620							397.03	436.46	475.84	515.17	554.46	593.60	632.87	711.14	789.17	867.00
1820							446.35	490.71	535.02	579.29	623.50	667.67	711.79	799.92	887.81	975.51
2020							495.67	544.96	594.21	643.40	692.55	741.65	796.70	888.70	986.46	1084.21
2220							544.99	599.21	653.39	707.52	761.60	815.63	869.61	977.48	1085.11	1192.5

規格及重量

螺旋管規格及理論重量


螺旋管規格	螺旋管壁厚	螺旋管米重	螺旋管國標水壓值	螺旋管37標水壓值	螺旋管規格	螺旋管壁厚	螺旋管米重	螺旋管國標水壓值	螺旋管37標水壓值
219	6	32.02	9.7	7.7	720	6	106.15	3	2.3
	7	37.1	11.3	9		7	123.59	3.5	2.7
	8	42.13	12.9	10.3		8	140.97	4	3.1
273	6	40.01	7.7	6.2		9	158.31	4.5	3.5
	7	46.42	9	7.2		10	175.6	5	3.9
	8	52.78	10.3	8.3		12	210.02	6	4.7
325	6	47.7	6.5	5.2	820	7	140.85	3.1	2.4
	7	55.4	7.6	6.1		8	160.7	3.5	2.7
	8	63.04	8.7	6.9		9	180.5	4	3.1
377	6	55.4	5.7	4.5		10	200.26	4.4	3.4
	7	64.37	6.7	5.2		11	219.96	4.8	3.8
	8	73.3	7.6	6		12	239.62	5.3	4.1
	9	82.18	8.6	6.8	920	8	180.43	3.1	2.5
	10	91.01	-	7.5		9	202.7	3.5	2.8
426	6	62.25	5.1	4		10	224.92	3.9	3.1
	7	72.83	5.9	4.6		11	247.22	4.3	3.4
	8	82.97	6.8	5.3		12	269.21	4.7	3.7
	9	93.05	7.6	6	1020	8	200.16	2.8	2.2
	10	103.09	8.5	6.7		9	224.89	3.2	2.5
478	6	70.34	4.5	3.5		10	249.58	3.5	2.8
	7	81.81	5.3	4.1		11	274.22	3.9	3
	8	93.23	6	4.7		12	298.81	4.2	3.3
	9	104.6	6.8	5.3	1220	8	239.62	-	1.8
	10	115.92	7.5	5.9		10	298.9	3	2.3
529	6	77.89	4.1	3.2		11	328.47	3.2	2.5
	7	90.61	4.8	3.7		12	357.99	3.5	2.8
	8	103.29	5.4	4.3		13	387.46	3.8	3
	9	115.92	6.1	4.8	1420	10	348.23	2.8	2
	10	128.49	6.8	5.3		14	417.18	3.2	2.4
630	6	92.83	3.4	2.6	1620	12	476.37	2.9	2.1
	7	108.05	4	3.1		14	554.99	3.2	2.4
	8	123.22	4.6	3.6	1820	14	627.04	3.3	2.2
	9	138.33	5.1	4	2020	14	693.09	-	2
	10	153.4	5.7	4.5	2220	14	762.15	-	1.8

國標無縫螺旋管規格表


直徑	厚度	管重/米	直徑	厚度	管重/米
159	4	15.29	820	10	199.75
	5	18.99		12	239.1
	6	22.64		14	278.26
219	4	21.21	920	8	179.92
	5	26.39		9	202.19
	6	31.52		10	224.41
	7	36.6		12	268.7
	8	41.63		14	312.79
273	5	33.04	1020	8	199.65
	6	39.51		9	224.38
	7	45.92		10	249.07
	8	52.28		12	298.29
325	5	39.46		14	347.31
	6	47.2		16	396.14
	7	54.89		18	444.77
	8	62.54	1220	10	298.39
	9	70.13		12	357.47
	10	77.68		14	416.36
377	6	54.89		16	475.05
	7	63.87	1420	12	416.66
	8	72.8		14	485.41
	9	81.67		16	553.96
	10	90.5	1620	12	475.84
426	6	62.14		14	554.46
	7	72.33		16	632.87
	8	82.46		18	711.1
	9	92.55	1820	12	535.02
	10	102.59		14	623.5
480	6	70.13		16	711.79
	7	81.65		18	799.87
	8	93.12		20	887.76
	9	&nbsp
